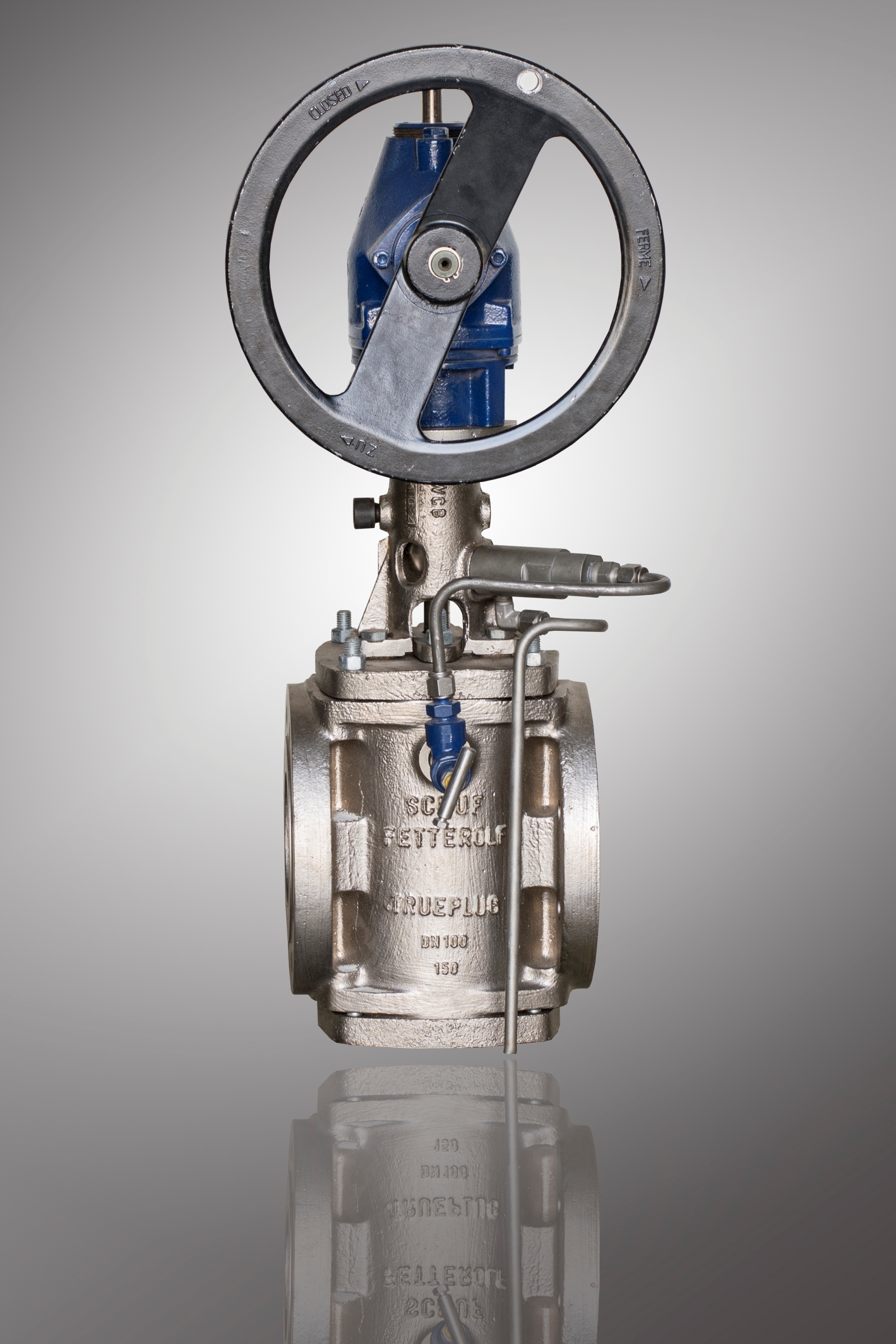

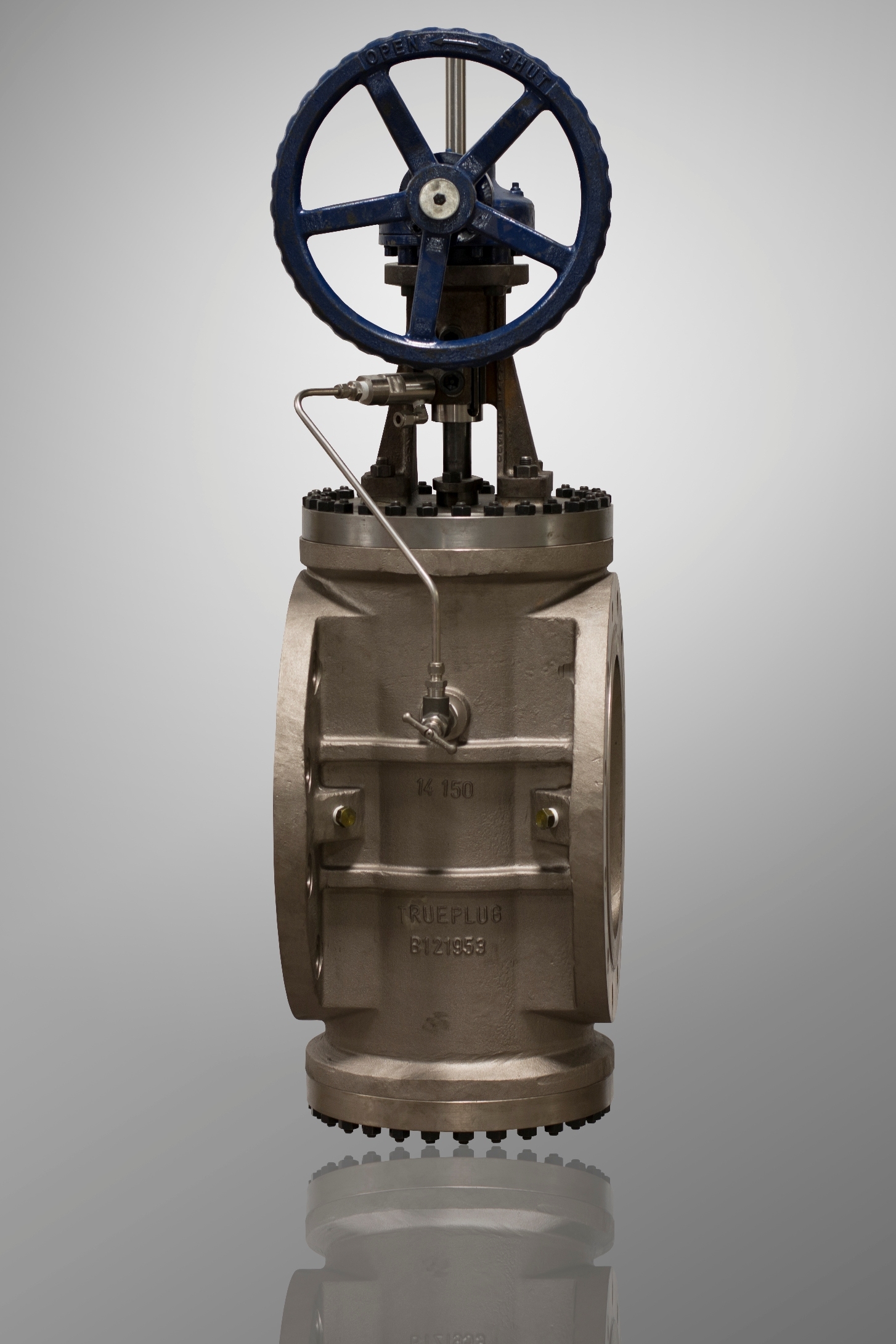

Válvula Macho Duplo Bloqueio TruePlug

A Válvula Macho Duplo Bloqueio TruePlug da Fettervalve trabalha em tubulações de fluidos como Gasolina, Diesel, Querosene, Óleos Aquecidos e GLP protegendo-os de contaminação

Os diâmetros de passagem e pressões também atendem uma ampla gama de variações.

A vedação da Válvula Macho TruePlug ocorre quando a sapata (peça metálica com Viton vulcanizado) entra em contato com o corpo, através do giro de 90° (1/4 de volta).



Diâmetros de passagem (Conforme API 6A / API 6D / ASME B16.34 ):

De 2" (50,8 mm) até 36" (914,4 mm)



Classes de Pressão (Conforme API 6A / API 6D / ASME B16.34 ):

150, 300, 600, 900, 1500 e 2500



Extremidades:

Flangeada* - ASME B16.5 e ASME B16.47

Butt Weld* (BW) - ASME B16.25
* Com passagem reduzida (70%).



Acionamento Manual:

- Redutor de Torque com volante

- Alavanca



Acionamento Automatizado:

- Atuador Elétrico - Acionamento através de energia elétrica

- Atuador Pneumático - Acionamento através de ar comprimido

- Atuador Hidráulico - Acionamento através de fluido hidráulico



Sistemas Especiais de Acionamento:

Atuador Pneumático

As válvulas com atuadores pneumáticos possuem seu acionamento automatizados, através de atuador conectado a fonte de ar comprimido normalmente a uma pressão de 4 a 8 Bar.

A Válvula Macho Duplo Bloqueio TruePlug com atuador pneumático gera vantagens importantes como:

- Baixo Custo e curto prazo de entrega

- Manutenção rápida e barata

- Acionamentos rápidos e precisos

- Não necessita de energia elétrica para que seja realizado o acionamento da válvula

- Se utilizado junto a um Acumulador de Energia (Tanque Pulmão), não é necessário ter linha de ar comprimido



Atuador Hidráulico

As válvulas com atuadores hidráulicos possuem seu acionamento automatizados, através de atuador conectado a fonte de fluido hidráulico.

A Válvula Macho Duplo Bloqueio TruePlug com atuador hidráulico gera vantagens importantes como:

- Acionamentos rápidos e precisos

- Torque Elevado para válvulas grandes e de alta pressão, que necessitam de maior força para acionamento

- Baixo Custo e curto prazo de entrega

- Não necessita de energia elétrica para que seja realizado o acionamento da válvula

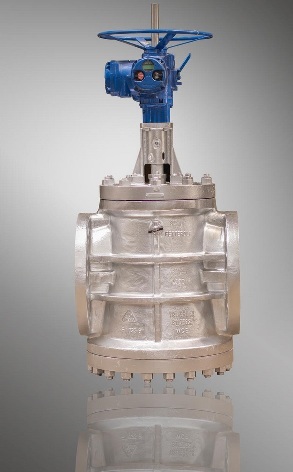

Atuador Elétrico

As válvulas com atuadores elétricos possuem seu acionamento automatizados, através de atuador conectado a fonte de energia elétrica para alimentação.

A Válvula Macho Duplo Bloqueio TruePlug com atuador elétrico gera vantagens importantes como:

- Menor número de funcionários para operações

- Acionamentos rápidos e precisos

- Melhor controle da linha através de painéis de controle eletrônicos

- O atuador elétrico pode atender os requisitos:

Grau de Proteção: IP 65, IP 66, IP 67 ou IP 68

Zonas: 0, 1 ou 2

Tipos de Proteção: Ex d, Ex e, Ex n ou Ex i

Grupos: I (1), IIA (2A), IIB (2B), IIC (2C)

Classes de Temperatura: T1, T2, T3, T4, T5 ou T6

Certificação Inmetro do atuador elétrico



Acessórios de Acionamento Especiais:

Painéis Pneumáticos:

Todas as válvulas on-off da Fettervalve equipadas com atuadores pneumáticos e hidráulicos podem ser configuradas com painéis pneumáticos, para obter maior nível de precisão ao acionamento da válvula, elevando a automatização da linha.

Os painéis pneumáticos montados nas válvulas da Fettervalve podem ser configurados com:

- Filtro Regulador

- Válvula de Segurança

- Acumulador de Energia (Tanque Pulmão)

- Válvula Solenóide

- Indicador de Posição

- Chave Fim de Curso

 As válvulas com painel pneumático podem ser desenvolvidas para atendimento dos requisitos:

Grau de Proteção: IP 65, IP 66, IP 67 e IP 68

Zonas: 0, 1 e 2

Tipos de Proteção: Ex d, Ex e, Ex n e Ex i

Grupos: I (1), IIA (2A), IIB (2B), IIC (2C)

Classes de Temperatura: T1, T2, T3, T4, T5 e T6


Configurações Especiais:

Além das configurações básicas descritas acima, podemos configurar nossas válvulas com:
- Acoplamento de Indicador de Posição, Válvula Solenóide e instrumentação especial com certificações de invólucro Ex d, Ex e, Ex i ou Ex n e graus de proteção IP 65, IP 66, IP 67 ou IP 68, para as mais severas aplicações
- Acoplamento de Atuadores Pneumáticos, Atuadores Hidráulicos e Atuadores Elétricos para automatização da linha

- Acomplamento de Acumulador de Energia (Tanque Pulmão) em válvulas macho com atuador pneumático
- Conexões Adicionais: By-Pass, Vent e Dreno
- Certificação de Baixa Emissão Fugitiva (ISO 15848-1)

- Construção API 6D
- Certificação Fire-Safe (ISO 10497)



Algumas vantagens das Válvulas Macho da Fettervalve são:

- Atuação rápida e precisa devido ao giro de 90° (1/4 de volta), que pode ser realizado através de redutor de torque, atuador pneumático ou atuador elétrico;

- As Válvulas Macho TruePlug possuem certificação Fire-Safe (ISO 10497) e são monogramadas API 6D.

- Efeito 3 em 1 - Duplo Bloqueio e Dreno (Utilização de 1 válvula macho TruePlug ao invés de 2 válvulas de bloqueio simples e 1 válvula de sangria);

- Sua superfície interna não gera ferrugem devido a revestimentos superficiais não-corrosivos;

- A fabricação das válvulas, kits reparo e a assistência técnica é 100% nacional, o que aumenta exponencialmente seu custo-benefício;

- Possibilita a substituição da sapata sem a necessidade de tirar a válvula da linha.

- Grande diversidade de materiais (Aço Carbono, Aço Liga, Aço Inox, Aço Inox Duplex, Ligas de Níquel e outros)

- Abertura e Fechamento Rápidos (1/4 de volta)

- Passagem Reduzida (70%)

- Excelente estanqueidade

- Possibilidade de acoplamento de painel pneumático

- Certificação de Baixa Emissão Fugitiva (ISO 15848-1)

- Certificação Fire-Safe (ISO 10497)

- Homologação na Organização Nacional da Indústria do Petróleo - ONIP

- Construção API 6D

Materiais de Fabricação para Válvula Macho Duplo Bloqueio TruePlug Fundida

As válvulas da Fettervalve podem ser fabricadas em Aço carbono, Aço inoxidável, Duplex/Super Duplex, Inconel, Monel, Hastelloy, Titânio, Ferro Fundido, entre outros sob consulta:

Liga Fundida de Aço Carbono Para Alta Temperatura:
ASTM 216 GR WCA

ASTM 216 GR WCB (SAE 1020 - 1030)

ASTM 216 GR WCC

Liga Fundida de Aço Carbono Ligado Para Alta Temperatura:
ASTM A217 GR WC1

ASTM A217 GR WC4

ASTM A217 GR WC5

ASTM A217 GR WC6

ASTM A217 GR WC9

ASTM A217 GR WC11

ASTM A217 GR C5

ASTM A217 GR C12

ASTM A217 GR C12A

Liga Fundida de Aço Carbono Ligado Para Baixa Temperatura:
ASTM A352 GR LCA

ASTM A352 GR LCB

ASTM A352 GR LCC

ASTM A352 GR LC1

ASTM A352 GR LC2

ASTM A352 GR LC2-1

ASTM A352 GR LC3

ASTM A352 GR LC4

ASTM A352 GR LC9

ASTM A352 GR CA6NM

Liga Fundida de Aço Inoxidável Austenítico:
ASTM A351 GR CF3 (AISI 304L)

ASTM A351 GR CF8 (AISI 304)

ASTM A351 GR CF3M (AISI 316L)

ASTM A351 GR CF8M (AISI 316)

ASTM A351 GR CF3MN

ASTM A351 GR CF8C (AISI 347)

ASTM A351 GR CF10 (AISI 304H)

ASTM A351 GR CF10M

ASTM A351 GR CH8

ASTM A351 GR CH10

ASTM A351 GR CH20

ASTM A351 GR CK20

ASTM A351 GR HK30

ASTM A351 GR HK40

ASTM A351 GR CN7M

ASTM A351 GR CN3MN

ASTM A351 GR CG8M (AISI 317)

ASTM A351 GR CG3M (AISI 317L)

Liga Fundida de Aço Inoxidável Martensítico (Para peças internas da válvula):
ASTM A217 GR CA15 (AISI 410)

ASTM A182 GR. F6A (AISI 410 Forjado)

ASTM A743 GR CA40 (AISI 420)

Liga Fundida de Aço Inoxidável Duplex:
ASTM A995 GR 1B

ASTM A995 GR 2A

ASTM A995 GR 3A

ASTM A995 GR 4A (F51)

Liga Fundida de Aço Inoxidável Super Duplex:
ASTM A995 GR 5A (F53)

ASTM A995 GR 6A (F55)

ASTM A995 GR 7A

Ferro Cinzento Fundido:
ASTM A126 CL B



Materiais de Fabricação para Válvula Macho Duplo Bloqueio TruePlug Forjada:

Liga Forjada de Aço Carbono Para Alta Temperatura:
ASTM A105 (SAE 1020 - 1030)

Liga Forjada de ​Aço Carbono Ligado para Alta Temperatura

ASTM A182 GR F5

ASTM A182 GR F54A

ASTM A182 GR F91

ASTM A182 GR F11

ASTM A182 GR F22

Liga Forjada de ​Aço Carbono Ligado Para Baixa Temperatura:

ASTM A350 GR LF1

ASTM A350 GR LF2

ASTM A350 GR LF3

ASTM A350 GR LF5

ASTM A350 GR LF6

ASTM A350 GR LF9

ASTM A350 GR LF787

Liga Forjada de ​Aço Inoxidável Austenítico:
ASTM A182 GR F304

ASTM A182 GR F304H

ASTM A182 GR F304L

ASTM A182 GR F316

ASTM A182 GR F316L

ASTM A182 GR F316Ti

ASTM A182 GR F317

ASTM A182 GR F317L

Liga Forjada de ​Aço Inoxidável Duplex/ Super Duplex:
ASTM A182 GR F51

ASTM A182 GR F53

ASTM A182 GR F55



Materiais Especiais para fabricação de corpo/tampa ou peças internas da válvula :

Aços Inoxidáveis Austeníticos Especiais: AISI 316Ti, 317, 317L, 347, 660 e 904L

Hastelloy B-2, Hastelloy B-3 e Hastelloy C-4, Hastelloy C2000, Hastelloy C22 e Hastelloy C276

Titânio F67, Titânio F136, Titânio Grau 2, Titânio Grau 5 e Titânio Grau 7

Aço Inoxidável 17-4 PH (ASTM A564 TP 630)

Inconel 600, Inconel 617, Inconel 625, Inconel 690, Inconel 718 e Inconel X-750

Monel 400, Monel 401, Monel 404, Monel K500 e Monel 405

Alloy 20



Norma Construtiva

API 6A / API 6D / ASME B16.34

Classes de Pressão

150# a 2500#

Diâmetros de Passagem

Ø2” a Ø36”

Extremidade – Flange

ASME B16.5 / B16.47

Extremidade – BW

ASME B16.25

Vedação

Elastômero Vulcanizado

Certificação Emissão FugitivaISO 15848-1

Certificação Fire-Safe

ISO 10497
